关于《抗震支吊架安装及验收规程》中安装部分的解读 -东莞极悦抗震支吊架厂家

返回列表 来源:极悦
扫一扫!关于《抗震支吊架安装及验收规程》中安装部分的解读 -东莞极悦抗震支吊架厂家扫一扫!
浏览:- 发布日期:2019-11-19 15:23:30【

自2015年3月1日起,中国工程建设协会发布的《抗震支吊架安装及验收规程》CECS 420:2015正式实施,标志着我国抗震支吊架从产品、设计、施工及验收已经形成了一个完整的体系。


众所周知,继5.12汶川地震之后,我国对建筑抗震重要性的认识逐步加深。由于初期我国对于自然灾害的预防措施不够,导致之前的地震灾害对我国造成了非常惨重的生命损失以及财产损失。然而,同样在地震灾区,严格按照抗震设计规范进行抗震设计并切实依据抗震施工验收规范进行验收的建筑都具有明显的抗震能力,抵御地震灾害的效果非常显著,大幅减少了生命和财产损失。这便体现出建筑抗震设计与施工验收规范、规程的重要性,也是该规范编制的主要背景。

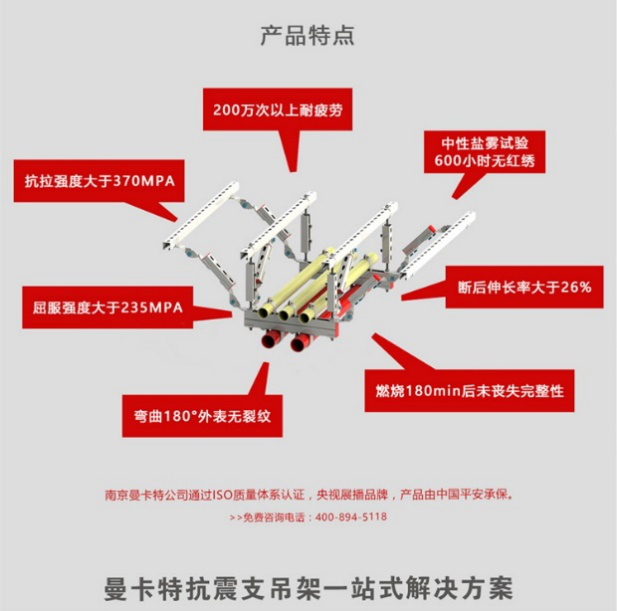

抗震支架

东莞极悦,值得您的信赖

抗震支架


《抗震支吊架安装及验收规程》中主要叙述了两点,分别为抗震支吊架的安装与验收,下面小曼就简单叙述其中的一点,关于抗震支吊架安装的规范。


一、抗震支吊架的安装

1、固定于混凝土结构的抗震支吊架,应采用具有机械锁键效应的后扩底锚栓,安装应符合下列规定:

(1)锚固区基材表面应坚实、平整,不应有起砂、起壳、蜂窝、麻面、油污等影响锚固承载力的缺陷;

(2)在锚固深度的范围内混凝土强度等级应达到C30或以上;

(3)锚栓钻孔应符合图1和图2的规定;

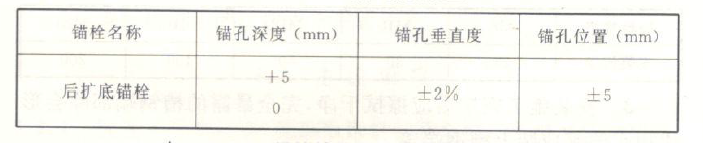

图1 锚栓钻孔质量

锚栓钻孔质量

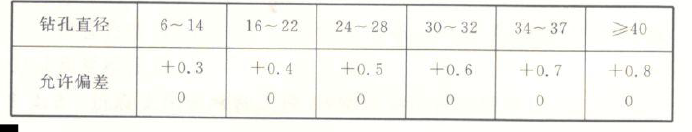

图2 锚栓钻孔直径允许偏差(mm)

锚栓钻孔直径允许偏差(mm)


(4)锚固操作应符合锚栓设计要求,钻孔前应用钢筋探测器检查,避免孔位遇到钢筋、线管等隐蔽物。


2、固定于钢柱及钢梁上的抗震支吊架,应采用专门的夹具进行连接。


3、抗震支吊架全螺纹吊杆安装应符合下列规定:


(1) 全螺纹吊杆在现场按需要长度切割完毕后,切割时应保证断面的垂直度;切口断面处应进行防护处理。切割完毕后,再进行连接组合;

(2) 连接螺母与全螺纹吊杆和锚栓连接时,螺纹端头先按旋入深度划线,旋入深度均应达到45%的连接螺母长度;

(3) 安装后的全螺纹吊杆垂直度偏差不应大于4°。


4、抗震支吊架斜撑的安装应符合下列规定:

(1) 斜撑垂直安装角度应符合设计要求进行,且不得小于3O°;

(2) 单管抗震支吊架斜撑与吊架的距离不得超过10cm;

(3) 抗震支吊架斜撑安装不应偏离其中心线2.5°。


5、 抗震支吊架其他构件安装应符合下列规定

(1) 管夹与管道连接处应设置防震绝缘胶垫,防止连接处产生电化学腐蚀,管夹与管道的连接应稳固;

(2) 螺杆螺母应按设计扭矩锁紧,防止松动,螺杆螺母扭矩下限应符合图3的规定;


图三 螺杆螺母扭矩下限(Nm)

 螺杆螺母扭矩下限


(3) 安装施工完毕后应擦拭干净,完全暴露的槽钢端部除会形成积水的都应装上槽钢端盖。


极悦支架,更精细更安全!

极悦支架,更精细更安全!


上面的就是小曼整理的关于《抗震支吊架安装及验收规程》中抗震支吊架安装部分的内容,小伙伴们要仔细阅读哦!
