收藏万泰 | 在线留言| 网站地图| 信息下载

欢迎您来到东莞万泰平台有限公司,万泰主产碳纤维布,植筋胶,预埋槽道,后扩底机械锚栓,定型化学锚栓等加固材料

万泰加固材料

万泰专注抗震加固产品研发&生产20年
助力我国60多条地铁线路顺利运行

24小时咨询热线:站内联系主管

黄子秀二维码领导信箱
当前位置首页 » 万泰新闻中心 » 新闻资讯 » 万泰动态 » 环氧树脂结晶怎么办?

环氧树脂结晶怎么办?

返回列表 来源:万泰
扫一扫!环氧树脂结晶怎么办?扫一扫!
浏览:- 发布日期:2023-05-12 15:38:02【

固化后的环氧树脂具有良好的物理、化学性能,它对金属和非金属材料的表面具有优异的粘接强度,介电性能良好,变定收缩率小,制品尺寸稳定性好,硬度高,柔韧性较好,对碱及大部分溶剂稳定,因而常用作建筑结构胶黏剂的主要原料,但在较低温度(冬季)或温度波动较大情况下,环氧树脂胶黏剂可能会出现结晶现象,引起使用不便。针对这一问题,东莞万泰技术人员进行了深入的研究。

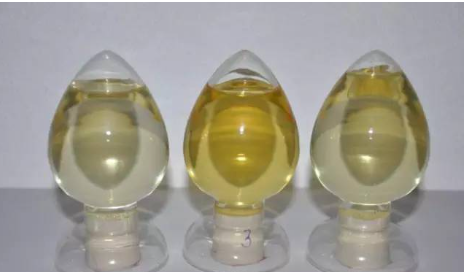

环氧树脂结晶怎么办?


一、环氧树脂胶黏剂结晶的成因 由于材料性能及价格制约,建筑结构胶黏剂中常用的环氧树脂为双酚A型(缩水甘油醚型环氧树脂),其平均分子量一般在300—7000之间,常温下本应该呈固体形态,但环氧树脂是一种过冷液体,而过冷液体具有天然的结晶化倾向。当环氧树脂处于较低温度、温度波动较大或其它可促使晶核形成的条件时,易诱发环氧树脂的结晶。有关研究表明:高粘度可减缓物质的运动速度,降低晶体的形成和生长速度。环氧树脂的纯度越高,分子量分布越窄,越容易与分子重新排列形成晶体结构。

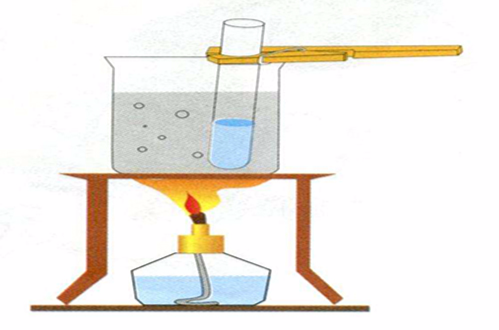

二、胶黏剂结晶的一般处理法——水浴加热


环氧树脂|植筋胶


三、结晶对胶黏剂性能的影响 将水浴溶解后的环氧树脂主体粘料和固化剂混合搅拌后测其性能,并与未结晶胶黏剂作对比,其抗拉强度、抗弯强度、抗压强度、钢-钢拉伸抗剪强度、与混凝土的正拉粘结强度基本相差不大,这说明结晶对环氧树脂胶黏剂的强度及粘结性没有影响。可见环氧树脂结晶是一种相变过程,结晶前后仅是环氧树脂形态的改变,并不影响胶黏剂的自身性能,但是给施工带来了极大的不便。


 因为加热要确保所有晶体完全融化,否则任何一个微小的未融化晶体都可以作为“晶种”重新引发体系几天内再次发生结晶。因此要对容器中的树脂进行搅动,确保容器壁和底部的晶体融化,以及热量在体系中均匀分布。这一过程时间长,操作繁琐,浪费很多不必要的人力和时间,严重影响工程进度,无形中增加了成本。


植筋胶


四、东莞万泰已经解决结晶问题 为解决结晶难施工的问题,东莞万泰技术人员做了大量的实验。摒弃了简单地加入某种物质来解决结晶现象的方法——此法导致胶黏剂气味大、毒性大。而是通过分析结晶原理,优化配方,以环保的方式来避免结晶的产生。目前我公司生产的建筑结构环氧胶黏剂可在-5℃的环境下不结晶并固化良好,彻底的解决了这一难题。这在近几年的冬季施工中得到了有效地印证。


本文链接:http://www.joygor.com/Article/hyszjjzmb.html

(编辑者:东莞万泰,如需转载,请注明出处)

推荐阅读

    【本文标签】:环氧树脂 植筋胶
    【责任编辑】:万泰版权所有:http://www.joygor.com转载请注明出处

    扫码获得免费技术支持扫码获得免费技术支持

    扫码获得优惠信息扫码获得优惠信息

    东莞万泰平台有限公司  版权所有
    24小时咨询热线:站内联系主管
    E-mail:[email protected]
    地址:东莞市江北新区万寿路15号东莞工大科技产业园E1幢东101室
