抗震支吊架在电气专业中的设计要点、设计原则和需要注意的3点-抗震支架厂家东莞万泰

返回列表 来源:万泰
扫一扫!抗震支吊架在电气专业中的设计要点、设计原则和需要注意的3点-抗震支架厂家东莞万泰扫一扫!
浏览:- 发布日期:2019-10-07 17:38:09【

简单的说,抗震支架就是在机电管道设备上安装的抗震措施。安装抗震支架可以避免和减少地震对建筑物内机电设备的损坏,保护人民生命和财产安全。


抗震支吊架在电气专业中的设计要点:

为防止地震时电力系统失效、短路及起火造成人员伤亡及财产损失,根据《建筑抗震设计规范》(GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》(GB50981-2014)1.0.4及7.4.6条为强制性条文,以下应对机电管线系统进行抗震加固:

本项目重力超过1.8kN的设备;

内径大于等于DN60mm的电气配管;

15Kg/m或以上的电缆桥架、电缆梯架、电缆线盒、母线槽。 以上都应设置抗震支吊架,且所使用的抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式。


抗震支吊架在电气专业中的设计要点、设计原则和需要注意的3点


抗震支吊架在电气专业的设置原则为:

刚性电力线管侧向支撑最大间距为12m,非刚性电力线管侧向支撑最大间距为6m; 刚性电力线管纵向支撑最大间距为24m,非刚性电力线管纵向支撑最大间距为12m。 (为保证抗震系统的整体安全性,对长度低于300mm的吊杆,也建议进行适当的补强)。 具体深化设计由专业公司完成,最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。(2020年11月后依据GB/T37267-2018《建筑抗震支吊架通用技术条件》)

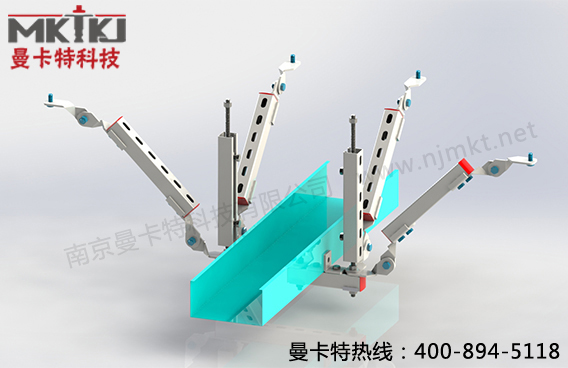

抗震支架

抗震支架


抗震支架在电气建设中需要注意的地方有哪些?

1、做好线路预埋工作:抗震支架对电气设备正常运行的重要性,因此,在合理设计抗震支吊架安装位置的前提下,需要安排电力线路的安装,以保证抗震支撑装置各节点的完整集成并合理完善电力线路,做好线路预埋工作。

2、对职工进行技术培训:在购买先进的防振支架配件和先进的电气配线安装设备的前提下,对安装人员进行技术培训是十分必要的。由于本工程的良好质量将直接影响未来电力的安全使用和抗震性能,由于抗震支架能有效地保证建筑物的抗震效果,安装人员的正确安装技术将有利于抗震工程。

3、保证施工质量:抗震支架主要通过与支座的连接将地震作用传递给建筑结构,承载力强。因此,在设计图纸时,应根据建筑物的布局和电路合理安排,需要是可执行的、合理的。直接安装时,工人需要严格按照设计图纸进行安装,确保抗震支架的正确位置,以保证电气线路安装工程的质量。
