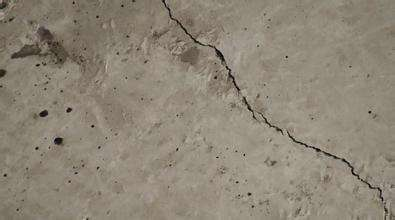

楼板是房屋结构中十分重要的分隔承重构件，对于保持建筑的稳定性起着重要的支撑作用。楼板开裂，会影响到建筑的承载力和安全性，一定要及时进行加固处理。导致楼板开裂的原因有很多，在修复楼板裂缝时，不能一概而论，必须先检查楼板开裂的实际原因，再采取合适的建筑加固办法，对症下药。

那么楼板开裂的原因有哪些呢？

楼板裂缝可以依据开裂原因分为受力裂缝和非受力裂缝。受力裂缝是由地基不均匀沉降、混凝土强度、板厚等因素造成的，大多是因为房屋设计不合理。而非受力裂缝往往是由温度变化、混凝土的收缩、施工不当等因素引起的。

楼板开裂该怎么处理呢？

对于受力裂缝，可以根据裂缝出现的原因，有针对性地采取加固补强措施。如果楼板裂缝已经影响到房屋结构安全，就需要将环氧胶注入裂缝内，并且使用碳纤维布等材料进行房屋加固补强。用碳纤维布加固时，沿单条裂缝垂直于缝方向间距同布宽粘贴或者满贴；对相互交叉的多条裂缝要井字形粘贴，间距同布宽（布款3米左右为宜）。

对于非受力裂缝，裂缝的宽度不同，采取的处理方法也不同：

首先，一般混凝土楼板表面的龟裂，可先对裂缝进行清洁干燥，然后用环氧胶灌缝或用表面涂刷封闭。

其次，对于数量少且非通长、贯通的楼板裂缝，如果宽度在0.05mm～0.2mm之间，清洗板缝后用1：2或1：1水泥砂浆抹缝，压平养护，封闭以恢复观感即可。

然后，对通长、贯通的危险结构裂缝或裂缝宽度大于0.2mm时，应沿裂缝凿V字形凹槽，再进行冲洗，用水泥砂浆抹平或用环氧胶泥嵌补。除此之外，还要用粘扁钢或碳纤维布等措施对楼板进行进一步加固补强。

最后，当楼板出现裂缝面积较大时，应对楼板进行静载试验，检验其结构安全性，必要时可在楼板上增做一层钢筋网片，以提高板的整体性。或在板面用环氧树脂液灌缝封闭，在板底用碳纤维布粘贴成井字形，间距可同布宽。

楼板出现开裂的现象，一定要具体问题具体分析，根据裂缝的成因与长度、数量采取合适的修复方法，选择优质的建筑加固补强材料。极悦生产的300g碳纤维布，采用进口东丽碳丝，通过ISO质量体系认证，产品由平安保险公司承保，是裂缝修复、建筑加固的优选产品。已经成功应用于东莞大报恩寺修护工程、北京国家航天部综合大楼加固等重大建筑加固工程。

本文链接：http://www.joygor.com/Article/lbklzmbzdy.html

（编辑者：东莞极悦，如需转载，请注明出处）
