当前位置:首页 » 极悦新闻中心 » 新闻资讯 » 极悦动态 » 极悦发明了一种专用于钢结构的埋件

专用于钢结构的埋件_01

幕墙日渐规范,幕墙龙骨已经不仅仅在钢筋混凝土框架梁、柱上固定,随着装配式钢结构的普及,钢结构外墙围挡结构一直采用焊接钢板作为埋件基础,此种工艺将产生极大的焊接应力,为了减少应力带来的构建弯曲,通常的做法是在背面焊接加劲板,以抵消一部分正面焊接带来的焊接应力;尚有剩余应力无法抵消,势必对钢结构本身产生形变,所以又要花精力进行加温,消除残余应力。

专用于钢结构的埋件_03

极悦发明了一种专用于钢结构的埋件

充分利用了钢结构尺寸、混凝土铺装和焊接,合理规避了传统焊接埋件带来的弊端

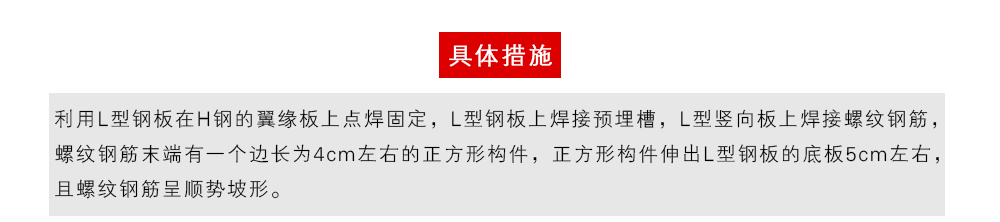

具体措施为:利用L型钢板在H钢的翼缘板上点焊固定,L型钢板上焊接预埋槽,L型竖向板上焊接螺纹钢筋,螺纹钢筋末端有一个边长为4cm左右的正方形构件,正方形构件伸出L型钢板的底板5cm左右,且螺纹钢筋呈顺势坡形。

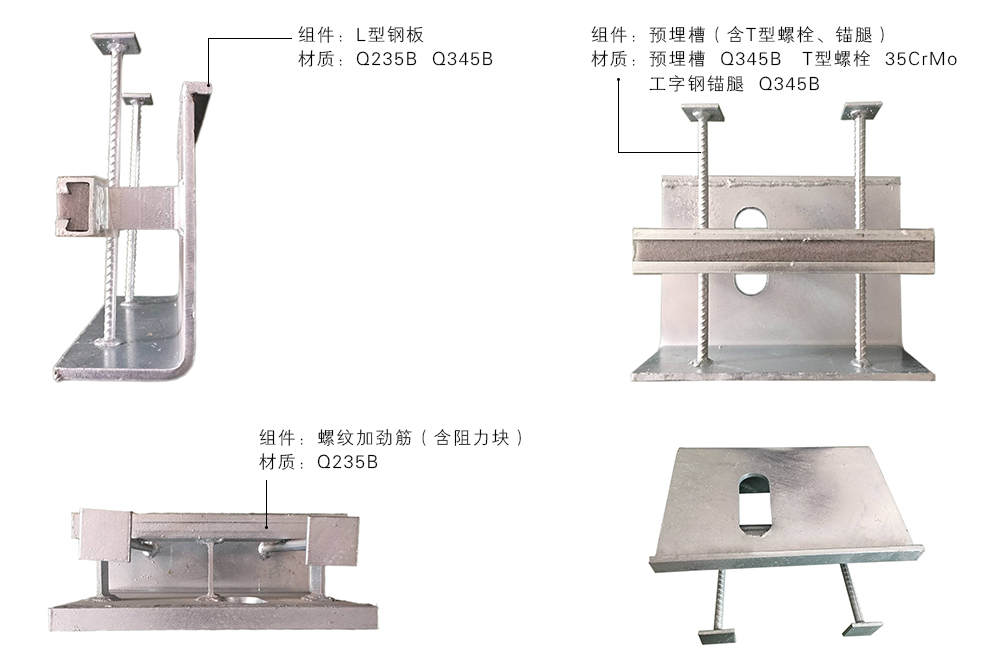

材质

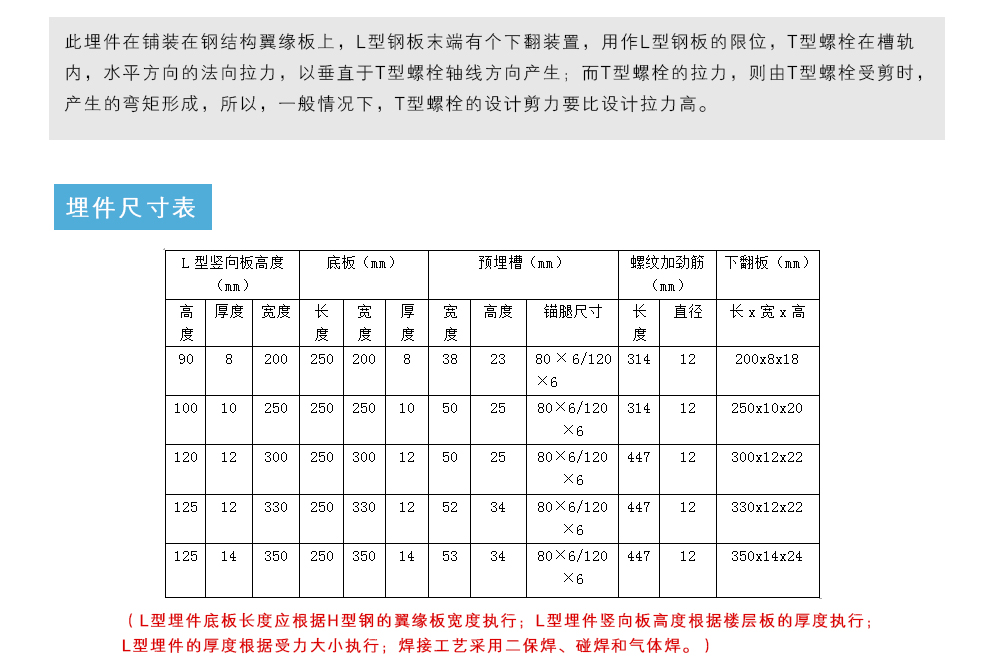

此埋件在铺装在钢结构翼缘板上,L型钢板末端有个下翻装置,用作L型钢板的限位,T型螺栓在槽轨内,水平方向的法向拉力,以垂直于T型螺栓轴线方向产生;而T型螺栓的拉力,则由T型螺栓受剪时,产生的弯矩形成,所以,一般情况下,T型螺栓的设计剪力要比设计拉力高。埋件尺寸表

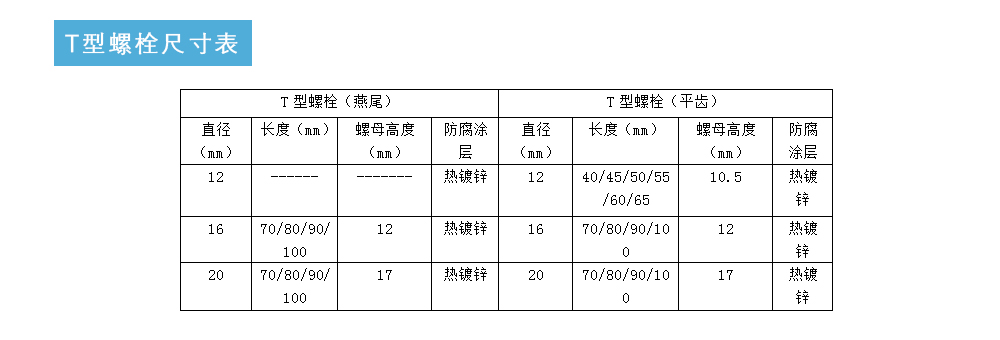

T型螺栓尺寸表
