碳纤维布由于自身重量轻，强度却非常高，抗拉强度高达3400兆帕，得以在建筑加固领域中广泛的应用。但是却有很多人因以前没有接触过碳纤维布，第1次看到碳纤维布的图纸有很多疑问，需要专专业人士来解决，比如说常见问题：碳纤维布加固图纸中的1T-200，2T-300 ，3T-100是什么意思？
下面我以某项目的设计图纸为列解说T的意思：

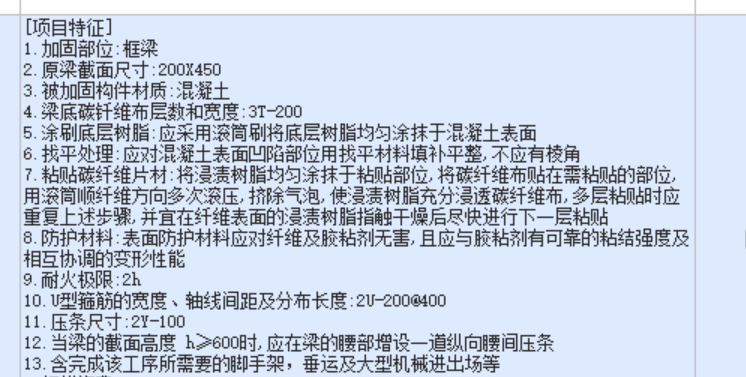

图纸文字：
[项目特征]
1.加固部位：框梁
2. 原梁截面尺寸：200X450
3. 被加固构件材质：混凝土
4. .梁底碳钎维布层数和宽度：3T-200
5. 涂刷底层树脂：应采用滚筒刷将底层树脂均匀涂抹于混凝土表面
6. 找平处理：应对混凝土表面凹陷部位用找平材料填补平整，不应有棱角
7. 粘贴碳纤维片材：将浸渍树脂均匀涂抹于粘贴部位，将碳纤维布贴在需粘贴的部位，用滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透碳纤维布，多层粘贴时应重复上述步骤，并宜在纤维表面的浸渍树脂指触干燥后尽快进行下一层粘贴
8. 防护材料：表面防护材料应对纤维及胶粘剂无害，且应与胶粘剂有可靠的粘结强度及相互协调的变形性能
9. 耐火极限：2h
10. U型箍筋的宽度、轴线间距及分布长度：2U-200@400
11. .压条尺寸：2Y-100
12. 当梁的截面高度h≥600时，应在梁的腰部增设一道纵向腰间压条
13. 含完成该工序所需要的脚手架，垂运及大型机械进出场等
在图纸中有3T-200，这个T是英文tier的首字母，代表碳纤维布粘贴层数，200代表碳纤维布的宽度，这里的3T就表示需要贴3层。
