云南大理博物馆维修加固全方案

云南大理州博物馆全面维修改造加固方案

大理州博物馆提升改造工程简介

大理州博物馆提升改造项目包括新建大理通史馆4271m2原建筑群修缮6124m2、消防安防提升改造、新增大理通史陈列馆和前置空间提升改造(绿化提升面积11264m2)。项目预算总投资5346.86万元。

东莞极悦、业主、施工方强强联合,为博物馆全套、多方位的加固方案提供了多个系列、高品质的加固材料及全程免费的技术支持与服务。

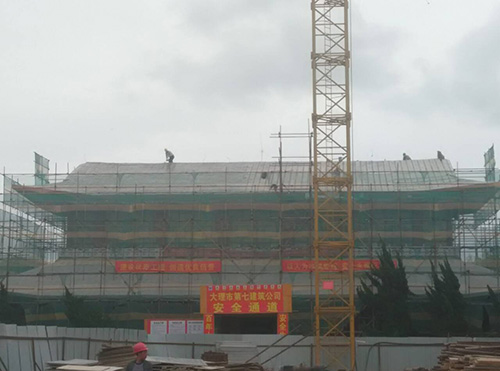

大理州博物馆改造全景

改造工程的核心工作是什么?

    对原有旧馆、新增新馆的加固是此次提升改造的核心工程加固工程结束后方能进行后续的防水翻新工作。(屋顶更换新瓦屋檐底部涂刷新油漆

提升改造工程涉及哪些方面?采用何种办法解决?

1.涉及墙体屋面裂缝处理裂缝内注入灌缝胶修复加固缝隙外部用封口胶封闭

所用产品:NJMKT灌缝胶、封口胶

操作方法:

1.1清理

    详细检查、分析渗漏情况,确定灌浆孔位置及间距。清理干净需要施工的区域,凿除砼表面析出物,确保表面干净。

1.2钻孔

    使用电锤等钻孔工具沿裂缝两侧进行钻孔,钻头直径为14mm,钻孔角度宜≦45°,钻孔深度≦结构厚度的2/3,钻孔必须穿过裂缝。但不得将结构打穿(壁后灌浆除外)钻孔与裂缝间距≦1/2结构厚度。钻孔间距20cm~60cm.

1.3埋嘴

    在钻好的孔内安装灌浆嘴(又称之为止水针头),并用专用内六角扳手拧紧,使灌浆嘴周围与钻孔之间无空隙,不漏胶。

1.4封缝
    封缝质量直接决定灌胶效果与质量。裂缝的封闭按使用说明调配封口胶,用腻刀沿裂缝两侧2cm的区域往复涂刮后均匀涂抹一层厚约1~2mm的封口胶,注意涂抹质量防止密封不严。
1.5封缝检验
    一般情况下,在使用封口胶封缝后24H后即可进行试漏检验,以检查裂缝的密封效果及贯通情况。裂缝内无污水杂质可用压缩空气进行试漏试验,沿裂缝涂刷一层肥皂水,从灌胶嘴吹入压缩空气(设置压力等于灌胶压力),漏气处标记清楚可再行封闭如缝隙内有污水(漏雨等)杂质等可用压力水进行清洗并且同时试漏试验,检验完毕后应用压缩空气吹净积水,并留有足够的时间让裂缝干燥。

1.6灌胶

    使用高压灌浆机向灌浆孔内灌注裂缝修复胶。立面灌浆顺序为由下向上;平面可从一端开始,单孔逐一连续进行。当相邻孔开始出浆后,保持压力3~5分钟,即可停止本孔灌胶,改注相邻灌浆孔。

1.7拆嘴

    灌浆胶完毕,确认不漏即可去掉或敲掉外露的灌浆嘴。清理干净已固化的溢漏出的灌浆胶。

1.8封口

    用封口胶进行灌浆口的修补、封口处理。

2.屋顶现浇面露筋露筋区混凝土破损用找平胶加固防止钢筋锈蚀

所用产品:NJMKT找平胶

具体步骤:

2.1基面处理

根据要求确定需要修补混凝土的位置,后用角磨机、毛刷等工具对基材表面酥松层及污物进行清理,确保无任何附着物,露出坚实基层

2.2涂胶

将找平胶按照A组份:B组份=2:1的重量比混合,同一方向搅拌至胶体颜色均匀即可使用,将找平胶用劈刀刮抹到混凝土表面每次修补厚度不宜超过10毫米,如需修补较厚层可分批涂抹找平胶,待24小时后再涂抹下一层。

3.屋檐变形碳纤维加固+钢结构加固NJMKT300g一级碳纤维布、A级碳纤维配套胶、涂布型粘钢胶

大理博物馆

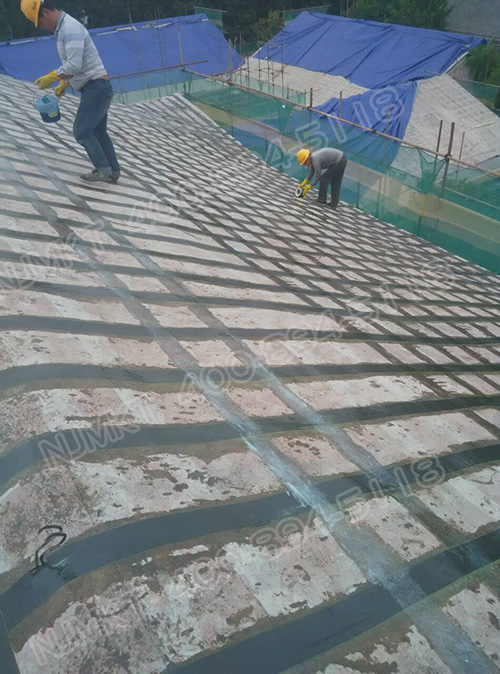

项目现场屋顶粘贴碳纤维布施工现场

具体操作:

3.1碳纤维布加固:

1基面处理  基材表面应全面打磨,无任何附着物,粘贴部位有尖锐棱角的需要打磨成圆角,最小内径为20mm。 由于使用碳纤维布材的目的在于改进结构构件,应确定基面的状况,以保证其能够将荷载从布料传递至结构表面。

2滚涂底层环氧树脂胶,并修正不合处(建议使用我公司配套环氧树脂找平胶),上墨线。

3)滚涂环氧树脂浸渍胶(建议使用我公司配套环氧树脂浸渍胶)到粘结面上,胶量必须充足饱满。

4将裁剪好的碳纤维布贴于混凝土涂胶面,碳纤维布要平直、延展。(碳纤维布如有接头,搭接长度应为20mm,且接头应在基材全长的1/3处,不得在基材的中间)

5)再次在布材面上滚涂环氧树脂浸渍胶(建议使用我公司配套环氧树脂浸渍胶),保证充分覆盖布的表面,确保充分浸润碳纤维布的纤维中。

6)使用硬橡胶棍或塑料刮板反复碾压促使碳纤维布平直、延展、无气泡,粘合剂充分渗透。

7)再次涂胶渗透,并使用刮板反复刮压脱泡。

8)最后用3——6mm的沙石(石英砂)洒在涂有胶的施工面上,确保粉刷层的粘结性。

3.2粘钢加固:

粘贴面处理 → 加压固定及卸荷系统准备(根据实际情况和设计要求,此步骤有时省去) → 配制粘钢胶 → 涂胶和粘贴 → 固化、卸加压固定系统 →检验 →维护
1粘贴面处理
混凝土粘贴面应凿除粉饰层,油垢、污物,然后用角磨机打磨除去混凝土面1-2mm厚表层,打磨完毕用压缩空气吹净浮尘,最后用棉布蘸丙酮拭净表面,保持干燥备用。较大凹坑处用粘钢加固结构胶修补平整。
钢板粘贴面应首先除油,然后用角磨机进行粗糙处理,直至打磨出现金属光泽,再用干棉布拭净表面,保持干燥备用。
所用主要器具:角磨机、金刚石磨片、砂轮片、空压机、棉布、护目镜、防尘口罩。
2加压固定及卸荷系统准备
构件所承受的活荷载如人员、办公机具宜暂时移去,并尽量减小施工临时荷载。
加压固定宜采用千斤顶、垫板、顶杆所组成的系统,该系统不仅能固定钢板,而且同时也卸去了构件承担的部分恒荷载,减少应力滞后,更利于后粘钢板与原构件协同受力,加固效果良好。
加压固定也可采用螺栓、角钢、垫板所组成的系统,该系统在被加固构件上合适位置钻孔临时固定螺栓、角钢,供压钢板使用。
也可在钢板上钻孔,并将螺杆用胶锚固,拧紧螺母后,将对钢板产生复合锚固力,效果更佳,最适合侧面钢板的粘贴。
实际施工中上述方法常结合采用。
3配制粘钢胶
粘钢胶为A、B两组份,配比为A:B=2:1。配胶宜用机械搅拌,搅拌器可由电锤和搅拌齿组成,搅拌齿可用电锤钻头端部焊接十字形Φ14钢筋制成。少量(指0.5公斤以内)也可用Φ6、Φ8细钢筋棍人工搅拌。(注意:仅用腻刀拌和,不能保证搅拌均匀)。
取洁净容器(塑料或金属盆,不得有油污、水、杂质)和称重衡器按配合比混合,并用搅拌器搅拌5分钟左右至A、B组份混合均匀为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。每次配胶量不宜过多,现配现用。
所用主要器具:搅拌器、容器、衡器、手套。
4涂胶和粘贴
胶粘剂配制好后,用腻刀涂抹在已处理好的钢板表面上(或混凝土表面),胶断面宜略成三角形,中间厚3毫米左右,边缘厚1毫米左右,然后将钢板粘贴在构件上,用准备好的固定加压系统临时固定,并适当加压,以胶液刚从钢板边挤出为度。
粘钢胶高触变性,抗流挂,但加压不均仍可能造成局部轻微流淌,所以粘贴1小时内应注意检查,发现缺胶,及时补充。
所用主要器具:加压固定及卸荷系统,腻刀、手套。
5固化、卸加压固定系统
粘钢加固结构胶在常温、低温下均可良好固化。
若固化温度25℃左右,24小时可撤除加压固定系统,72小时即可投入使用。
若固化温度5℃左右,48小时可撤除加压固定系统,96小时即可投入使用。
6检验
检验时可用小锤轻击粘贴钢板,从音响判断粘贴效果,也可采用超声仪检测。若锚固区有效粘结面积少于90%,非锚固区有效粘结面积少于70%,应剥离钢板,重新粘贴。
对重要构件也可采用载荷检测,一般采用分级加载至正常荷载的标准值,检测结果较直观、可靠,但费用较高。需要千斤顶或配重(常用沙袋、砖块)、百分表、裂缝显微镜等。
7维护
粘贴3天后,钢板宜采用20mm厚M15水泥砂浆抹面防腐蚀,也可涂防锈漆3道。

施工过程中的难点问题及解决方案?

1.施工难点:

1.1基材强度偏低,部分加固方法不适用;

1.2屋面坡度大,采用普通环氧胶黏剂类加固容易流淌。

2.解决方案:基材强度较低的部分采用碳纤维布加固法。

碳纤维布特写3

极悦300g一级碳纤维布

极悦碳纤维布采用进口碳丝织成,高强抗拉,抗震耐腐蚀,耐久性能好,重量轻,不改变结构形状、不增加结构自重。可广泛适用于各种结构类型、各种结构形状、各种结构部位。对结构本体伤害小,尤其适用于强度较低的基材加固。解决了博物馆部分基材强度低,加固方法的选择局限性问题。

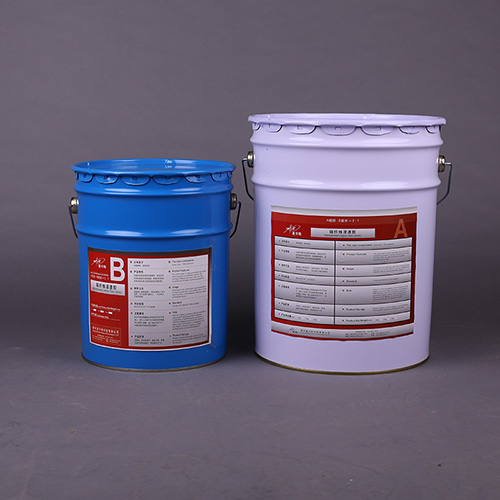

碳纤维浸渍胶

极悦碳纤维布配套A级浸渍胶

极悦碳纤维配套胶,采用台湾南亚环氧树脂,环保无异味,高强抗拉,渗透性极强。耐磨损、防腐蚀,具有很高的耐久性和优异的机械性能较好的触变性能和良好的悬挂度,使垂直面施工流淌性最小,减少浪费。水下系列可在潮湿、有水的环境正常施工,不影响固化。这极大地满足了坡面施工对碳胶的要求。

工程的其他情况?

加固工程于2016年4月开始,极悦技术人员全程跟踪指导,施工现场杂而不乱,经过多方的共同努力,现已基本结束。后期的防水、翻新工作正在有序的进行。

云南大理州博物馆

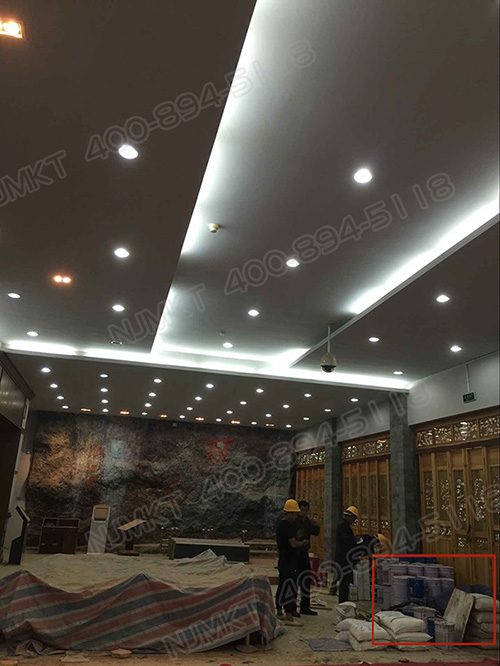

加固后期进行内装(亮点自寻)

东莞极悦致力于为不同环境的工程提供最合适的产品,能为客户全方位地、完美地解决问题,是极悦人的骄傲,也是极悦不断前行的不竭动力。咨询热线:站内联系主管。
